 充放電コントローラー

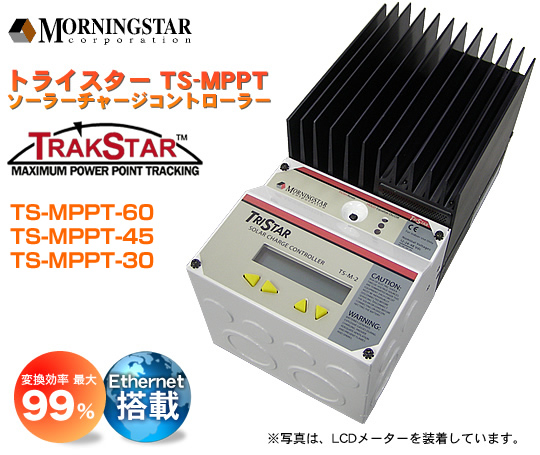

 トライスター・MPPTコントローラー:TS-MPPT-30/45/60
(モーニングスター社製)


大容量MPPT充電制御コントローラー。最大入力電流 45A。
 最大入力電圧 150V。最大入力電力 2400W。最大99%の高い充電効率。高電圧仕様の系統連系用ソーラーパネルも、独立型ソーラーシステムのソーラーパネルとして効果的に活用できます。



 ソーラーチャージコントローラーのモーニングスター社から、大容量MPPTコントローラー登場 !!

 独立型ソーラーシステムのMPPTコントローラーとして、最大3.2kWまでのソーラーパネルアレイを一台で制御可能です。モーニングスター社独自のMPPT方式 『トラックスター最大電力追尾方式TRAKSTAR Maximum Power Point Tracking 』を採用。発電ロスをほとんど抑え、最大99%という高い効率でソーラーパネルやアレイの発電電力をバッテリーに充電します。

 高電圧仕様の系統連系用ソーラーパネルも、独立型ソーラーシステムのソーラーパネルとして効果的に活用できます。

■太陽エネルギーを最大限活用
 ソーラーシステムのソーラーパネル、あるいはソーラーアレイ(複数のソーラーパネルを組み合わせたもの)では、日射が悪くなったり日陰になったりするとアレイ全体の発電電力点は変化します。また、電気特性の異なるソーラーパネルを組み合わせたアレイの場合にも同様なことがおこります。トライスターMPPTは、TRAKSTAR 最大電力追尾技術(追尾アルゴリズム)により、1日の日照が刻々と変化する中、ソーラーアレイの最大出力点の電圧を的確に検知して、最大限の発電電力をバッテリー充電に回すことができます。
トライスターMPPTは、3分に一度という非常に高い頻度で最大出力点の検出を行います。また、検出に掛かる時間も瞬時です。

■ 出力電圧の高いソーラーパネルも使用可能
 従来方式のコントローラーを使用して、出力電圧の高い住宅系統連系用や薄膜系のソーラーパネルを独立型ソーラーシステムに組み込んだ場合、大幅な充電ロスが避けられませんでした。トライスターMPPTは、出力電圧の高いソーラーパネル本来の発電電力を最大限生かして、ほとんどロスなくバッテリーに充電できます。
■ TS-MPPT一台で制御できるソーラーアレイの最大容量
型 番 TS-MPPT-30 TS-MPPT-45 TS-MPPT-60
最大バッテリー充電電流値 ※1 30A 45A 60A
最大ソーラー入力電圧値 ※2 150V
定格最大入力電力 ※3
バッテリー電圧
12V
24V
48V


400W
800W
1600W


600W
1200W
2400W


800W
1600W
3200W

※1 ソーラーパネルを並列接続すると電流値は大きくなります。
※2 ソーラーアレイの開放電圧値です。直列接続すると電圧値は大きくなります。
※3 設置するバッテリー(バッテリーバンク)の電圧により、制御可能なソーラーアレイの最大容量(W)が決まります。この容量の範囲内で、電流値、電圧値が上記以内であれば、パネルを並列接続するか直列接続するかは任意です。
※ 但し、ソーラーパネル(アレイ)の動作電圧は、バッテリー(バッテリーバンク)の定格電圧と少なくとも同等か、高くないといけません。


■モーニングスター社の長年の経験と技術を結集した独立型ソーラーシステムの充電制御アルゴリズムと優れた耐久性
  • 4段階充電方式(バルク、吸収、フロート、均等化充電)によるバッテリーへの効率的完全充電。
  • プロ仕様にも対応した充電制御数値のカスタム設定(ユーザー設定)。
  • 充実した保護回路とモニタリング
  • ソーラー、バッテリー高電圧遮断
    ソーラー過負荷、短絡遮断
    本体過熱遮断
    落雷サージ保護
    夜間のバッテリー逆電流防止
    充電状態やシステムエラーをLEDランプで表示、警告
    オプションのLCDメーター(液晶ディスプレーメーター)をつけての、システムの稼動状態の詳細モニターやデータの集積・積算、システム状況の自己診断
  • ハード面での充実
    完全なソリッドステート構造。また、熱を放出するためにファンなどを使わず、大型ヒートシンクを採用。基本品質や品質管理においてもモーニングスター社のコントローラーは一流の位を維持しています。


TS-MPPT 仕様    MORNINGSTAR社(米国)

型番 TS-MPPT30 TS-MPPT45 TS-MPPT60
制御機能 充電制御
充電方式 TRAKSTAR MPPT方式(最大電力追尾方式)
最大充電変換効率 99%
システム電圧(バッテリー) 12V/24V/36V/48VDC
最大バッテリー充電電流 30A 45A 60A
最大入力電圧 150VDC
バッテリー電圧範囲 8〜72VDC
最大入力電力
バッテリー電圧
12V
24V
48V


400W
800W
1600W


600W
1200W
2400W


800W
1600W
3200W
電圧精度 12/ 24V : ≦ 0.1% ± 50mV  48V : ≦ 0.1% ± 100mV
自己消費電力 1.3 〜 2.7W
サージ保護 4500W/ ポート
充電アルゴリズム 4段階充電
充電段階 バルク充電、吸収充電、フロート充電、均等化充電
温度補正 -5mV/ ℃ / cell (25℃)
温度補正範囲 -30℃ 〜 +80℃
温度補正セットポイント バルク充電、吸収充電、フロート充電、均等化充電
周囲温度範囲 -40℃〜+45℃
蔵置温度範囲 -55℃〜+100℃
湿度 100% N.C
保護回路 ソーラー高電圧、過負荷、短絡遮断。 バッテリー高電圧遮断。本体過熱遮断。落雷サージ保護。夜間の逆電流防止
LEDインジケーター表示 バッテリー充電状況、充電段階、エラー表示等
サイズ 291 × 130 × 142 mm
重量 4.14kg
付属品 リモートバッテリー温度センサー(RTS)
型番 TS-MPPT30 TS-MPPT45 TS-MPPT60
税込・価格 \100,100 \109,780 \122,100
ご購入申込み







オプション
・TS-RM2:LCD液晶ディスプレイ-遠隔設置タイプ

 トライスターMPPT TS-MPPT-30、45、60用LCD液晶ディスプレー遠隔設置タイプ。

 システム状況のモニター、充電電圧・電流、充電モード、充電電流・電力積算表示。システム自己診断、トラブル・エラー表示、エラー等警告表示等。

税込・価格 27,280円
ご購入申し込み


・TS-M2:LCD液晶ディスプレイ-装着タイプ

 トライスターMPPT TS-MPPT-30、45、60用LCD液晶ディスプレー遠隔設置タイプ。

 装着タイプ液晶ディスプレー。システム状況モニター、充電電力積算表示、充電電流積算表示、システム診断・トラブル表示等。TriStar-45/60用。

税込・価格 21,780円
ご購入申し込み


・HUB-1:メーターハブ


 TS-MPPT-45、60をはじめとするモーニングスター社のソーラーチャージコントローラー を複数接続してコントローラー間のネットワークを組むためのハブです。

 ネットワーク上につけられた複数のLCDメーターは、それぞれのメーター上で同一のデータが閲覧できます。

 適応機種:TS-MPPT-30/45/60、TS-45/60、SS-MPPT-15L、LCDメーター TS-M-2、TS-RM-2

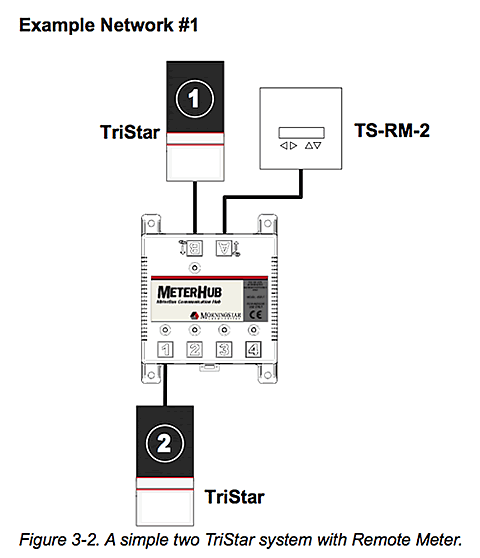

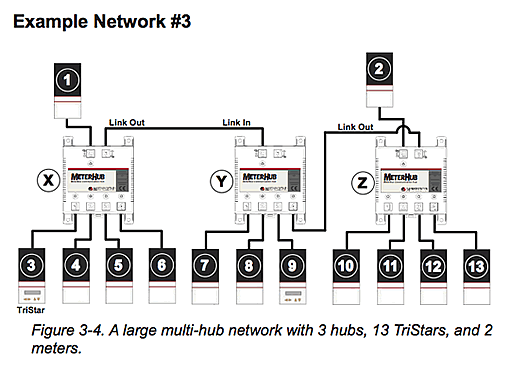

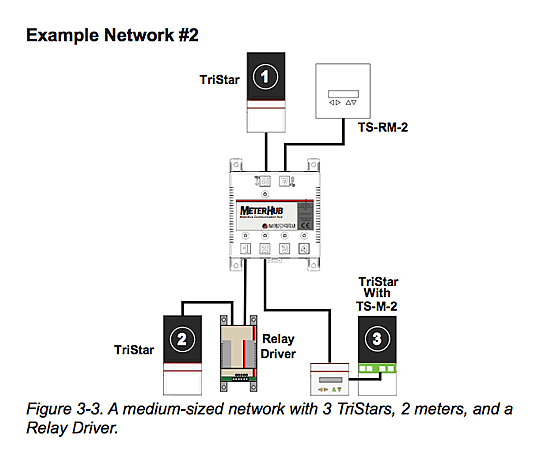

 接続図1接続図2接続図3

税込・価格 22,550円
ご購入申し込み
