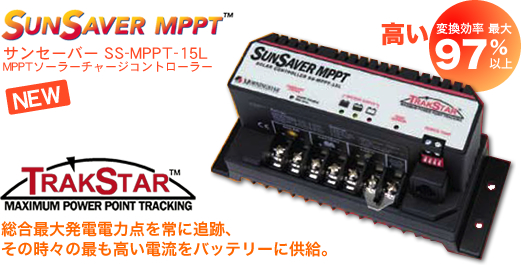

■サンセーバー・MPPTコントローラー：SS-MPPT-15L 　（モーニングスター社製） 　 　 　 　トラックスター最大電力追尾方式（MPPT）を、独立型ソーラーシステムのコントローラーに採用。最大97%以上の高い変換効率で、発電ロスをほとんど抑え、ソーラーパネルやアレイの持つ最大限の発電電力を引き出します。また、従来の方式では、大幅なロスを避け得なかった高電圧仕様のソーラーパネルも、TS MPPTコントローラーにより、ほとんどロスなく使用が可能となります。 ■太陽エネルギーを最大限活用 ソーラーアレイ（複数のソーラーパネルを組み合わせたもの）では、日射が悪い時や日陰等により、アレイ全体の最大発電電力点は変化します。また、電気特性の異なるソーラーパネルを組み合わせたアレイの場合も、同様なことがおこります。 SS-MPPT-15Lは、ソーラーパネルやアレイの総合最大発電電力点を常に追跡、その時々の状況に合わせて電圧を調整し、最も高い電流をバッテリーに送り込みます。 　 ■ 出力電圧の高いソーラーパネルも使用可能 SS-MPPT-15Lで制御することにより、独立型ソーラーシステムのパネルとして、出力電圧の高い薄膜系や住宅系統連系用のソーラーパネルも使用が可能です。 　 ■ 36V/24Vソーラーアレイで12V/24Vバッテリーの充電可能 通常、36V/24Vソーラーシステムで充電する場合のバッテリーは､同じく36V/24Vにする必要がありますが、SS-MPPT-15Lは、36V/24Vアレイの電圧をコンバートし、24Vあるいは12Vバッテリーに充電することが出来ます。 　　 ■ 低コストでシステムの構築可能 従来のMPPTコントローラーは、容量も大きく高価であったため、小型のソーラーシステムに組み込むことには、コスト的に難がありました。SS-MPPT-15Lは、最大400Wpまでの小型システム用に設計されており、システムでのコストバランスもとれるようにしています。また、独立電源用のソーラーパネルより比較的安価な、住宅系統連系用や薄膜系のソーラーパネルが使用出来るようになり、配線ケーブルのサイズも落とすことが出来ます。従って、従来より低コストでシステムの構築が可能です。 　 ■ 風力発電や水力発電システムでの転換負荷制御にも使用可能 風力発電機や水力発電機で、捨て負荷を使い、バッテリーを充電する際の、転換負荷制御機能もあります。（PC経由でのプログラムが必要）（注1） 　　　　 ■ 負荷制御機能付き 直流の電気器具が接続出来る負荷端子を装備。バッテリー低電圧保護回路付き。 　 ■ コンパクトなサイズで高い耐久性 場所をとらないコンパクトなサイズ､ アルミダイキャスト製の強固なハウジング。　DINレールへの取り付け対応。 高い信頼性と耐久性は、一般民生用はもとより、業務用としての使用も可能です。 デジタルリモートメーター・ディスプレー RM-1（オプション)を接続すれば、「充電電圧電流のモニター」、「発電電力の積算表示」、「バッテリー電圧モニター」、「システムエラーチャック」など、システムデータのモニターが出来ます。 発電データ等の記録（過去30日分）と、接続しているソーラーシステムの変数（パラメーター）の記録が可能です。記録の取り出しや、変数のプログラムはPC経由で行うことが出来ます。また、充電電圧等のカスタム設定も、PCで可能です。（注） システム電圧12V/24Vでのソーラーシステムのコントローラーとして使用可能。 最大出力200W（システム電圧12V）、400W（システム電圧24V）までのソーラーパネルの制御可能。 4段階充電方式（バルク、吸収、フロート、均等化充電）によるバッテリーへの効率的完全充電。 保護回路：過充電、逆電流、短絡、過電流、過電圧、過負荷、過熱、逆接、サージ電圧保護回路装備。 充電状態やシステムエラーをLEDランプで表示、警告。 （注1） ・パソコンにてデータ処理を行う場合のソフトウェアは、こちらよりダウンロードして下さい。（弊社ではパソコン処理に関するサポートは行っておりませんので、自己責任でお願いします。） 　　 SS-MPPT-15L　仕様 　　　MORNINGSTAR社（米国） 型式 SS-MPPT-15L 制御機能 充電/放電制御 最大充電効率 97.5% システム電圧 12V/24V 最大入力電圧 60V 最大充電電流 15A 最大入力電力 200W(12Vバッテリー)、400W(24Vバッテリー) 最大負荷電流 15A バッテリー低電圧遮断/復帰※1 11.5V/12.6V、11.0V/12.1V 最低バッテリー電圧 7V 自己消費電流 35mA サージ保護 1500W 充電方式 MPPT 4段階充電 バルク、吸収、フロート、均等化※2 バッテリー対応※3 ジェル、AGM、密閉型、非密閉型 充電電圧※4 (24Vシステム：左記×2) 最大充電電圧 15V 吸収充電14.0V/14.1V/14.3V/14.4V フロート充電 13.7V　均等化充電 14.5V/14.9V 周囲温度範囲 -40℃〜+60℃ 蔵置温度範囲 -55℃〜+100℃ 温度補正（内蔵） -5mV/℃/cell (25℃ ref) 保護回路 ソーラー短絡、過入力電流/電圧、過負荷、負荷短絡、 ソーラー/負荷/バッテリー逆接、過熱、サージ、夜間逆流 ハウジング アルミダイキャスト/プラスチックカバー サイズ 169 x 64 x 73mm 取付穴 φ5.0mm x 4 重量 650g 取得規格 CE、RoHS、ISO9001 オプション デジタルリモートメーターディスプレー RM-1 リモート温度センサー RTS PC接続用 MeterBusアダプター 販売価格（税込） 61,908円 購入申込み ※1　　 DIPスイッチで選択 ※2　　 均等化充電を自動で行うか否かは、DIPスイッチで選択 ※3、4 充電対象のバッテリーのタイプにより、DIPスイッチの選択とジャンパープレートの 　　　　取付/取り外しで充電電圧等の調整可能。また、PC経由での設定も可能。 　 　 Ｔｏｐ　>>　コントローラー・リスト　>>　SS-MPPT-15L
