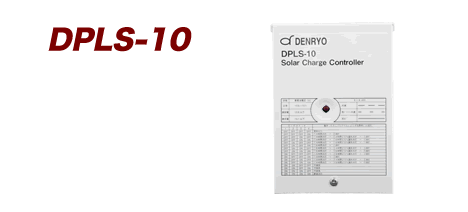

■DPLS-10 （電菱製）
| ■特 徴 |
|
夜間タイマー 日没後4、6、8時間または終夜点灯が選択可能。 |
|
PWM&PFM制御で省電力化。 |
| |
照明テストスイッチ付き。 |
| |
粉体塗装による美しい外観及び高耐候性。 |
|
|
LED1灯によるシンプルな表示で低消費電力。 |
| |
夜間点灯時、設定時間後に明るさを下げる機能(LED照明の消費電力75%カット) |
|
| |
PWM＆PFM制御 |
|
|
出力電流が一定以上の時にPWM制御を行い、低負荷時にはPFM動作に移行する高効率設計です。
|
|
| |
低消費電力 |
|
|
メーターなど余分な機能を排し、低消費電力でシステムの長期安定運用に貢献します。
|
|
| |
夜間タイマープログラム一覧 |
|
| DIPスイッチ |
動作 |
|
1
|
2 |
3 |
4 |
| OFF |
OFF |
OFF |
OFF |
・夜間タイマーなし
|
| OFF |
OFF |
OFF |
ON |
・４時間点灯→・消灯
|
| OFF |
OFF |
ON |
OFF |
・４時間点灯→・４時間25%調光点灯→・消灯
|
| OFF |
OFF |
ON |
ON |
・４時間点灯→・６時間25%調光点灯→・消灯
|
| OFF |
ON |
OFF |
OFF |
・４時間点灯→・８時間25%調光点灯→・消灯
|
| OFF |
ON |
OFF |
ON |
・６時間点灯→・消灯
|
| OFF |
ON |
ON |
OFF |
・６時間点灯→・４時間25%調光点灯→・消灯
|
| OFF |
ON |
ON |
ON |
・６時間点灯→・６時間25%調光点灯→・消灯
|
| ON |
OFF |
OFF |
OFF |
・６時間点灯→・８時間25%調光点灯→・消灯
|
| ON |
OFF |
OFF |
ON |
・８時間点灯→・消灯
|
| ON |
OFF |
ON |
OFF |
・８時間点灯→・４時間25%調光点灯→・消灯
|
| ON |
OFF |
ON |
ON |
・８時間点灯→・６時間25%調光点灯→・消灯
|
| ON |
ON |
OFF |
OFF |
不使用
|
| ON |
ON |
OFF |
ON |
不使用
|
| ON |
ON |
ON |
OFF |
不使用
|
| ON |
ON |
ON |
ON |
終夜点灯
|
|
|
■標準仕様 |
| 型式 |
DPLS-10 |
| 制御機能 |
充放電
|
| システム電圧 |
12Vdc
|
| 最大入力電圧 |
30Vdc
|
| 太陽電池入力電流 |
10A
|
| 負荷電流 |
10A
|
|
充電方式
|
PWM & PFM
|
| 充電電圧 |
14.1V
|
| 負荷遮断電圧 |
10.6V
|
| 負荷再接続電圧 |
12.5V
|
| 周囲温度範囲 |
-20〜60℃
|
| 自己消費電流 |
9mA
|
| 寸法 |
|
| 重量 |
420g
|
※入力電圧範囲は、15〜19Vの範囲でご使用ください。
◆仕様及び外観は、改良のため予告無く変更することがあります。
|
|
