 充放電コントローラー

EC-10M、EC-20M、EC-30M エコパルス・コントローラー

 <仕様概要>
 太陽電池入力電流 10A/20A/30A、太陽電池最大入力電圧 60V、
 負荷電流 10A/20A/30A、システム電圧 12V/24V、 充・放電制御、
 メーターディスプレー標準装備





<概要>

■ソーラーシステムによって選べる3機種をラインアップ。
 全ての機種は、メーターディスプレーと負荷端子を装備。
 負荷端子は、放電制御(バッテリー低電圧負荷遮断、再接続)可能。
 また、モードを切り替えて照明器具を接続して制御可能。

■PWM 4段階充電によりバッテリーを完全充電。
 過熱やガスの過剰放出を抑えバッテリーの寿命を延長。

■DIPスイッチで、充電電圧の設定や負荷端子の制御モード切替が可能。
 ・システム電圧設定 12V/24V。
 ・7通りの充電電圧と放電制御電圧(バッテリー低電圧負荷遮断、再接続電圧)の設定。
 ・一般負荷から照明器具(ライティング)制御モードへの切替。(「日の入り」に点灯、 「日の出」に消灯のみ)

■メーターディスプレーで、モニターやカスタム設定、操作が可能。

 <モニター>
 ・バッテリー電圧。バッテリー充電電流。最高、最低バッテリー電圧。バッテリー残量表示。バッテリー温度。充電ステージ。負荷使用電流。その日のバッテリー充電アンペアアワー。その日の負荷使用アンペアアワー。その日の各充電ステージの時間。
 ・障害(フォールト)や警告状況。システム稼動状況等。

 <カスタム設定>
 ・各ステージの充電電圧値や時間の設定。バッテリー低電圧負荷遮断、再接続電圧値の設定。

 <操作>

 ・均等化充電の手動開始。ソーラー、負荷の遮断。ライティングのテスト。コントローラーのリセット等。

<特徴>
■充実した保護回路
 ・ソーラー : 短絡。高電圧。極性逆接続。本体高温度電流低減。夜間のバッテリー逆電流。
 ・負荷   : 短絡。過負荷。本体高温度負荷遮断。
 ・バッテリー: 極性逆接続。
 ・雷サージ保護

■ノイズを抑えたテレコムモードヘの対応可能。
 PWM充電方式の影響により、システム内の機器にノイズや電波障害が発生する場合、周波数切換えのスピードを落としてノイズを低減。

■充電状況や障害(フォールト)、警告等を、LED表示ランプで表示。
 耐衝撃性と耐候性に優れたポリカーボネート樹脂ケース。塩害対策されたターミナル。

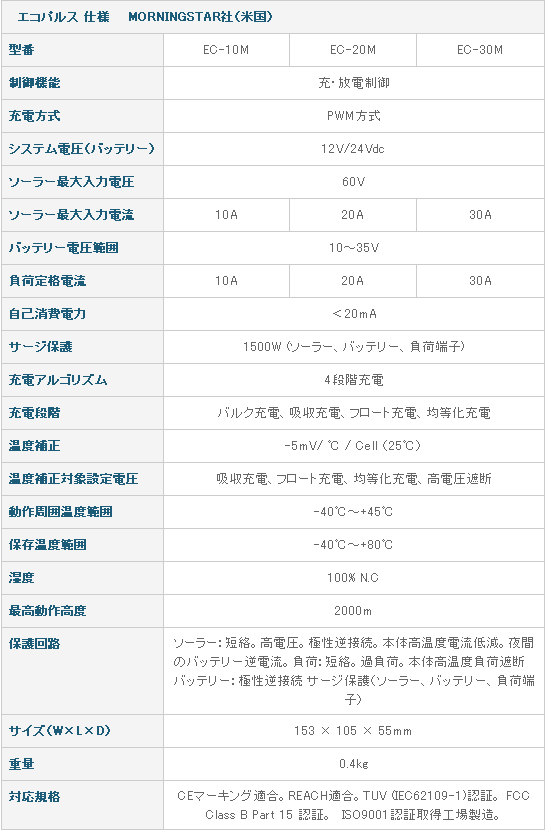

<仕 様>

 <ご購入申し込み>
型 番 EC-10M EC-20M EC-30M
税抜・価格 17,000 21,500 25,500
ご購入申込み
数量:
数量:
数量:

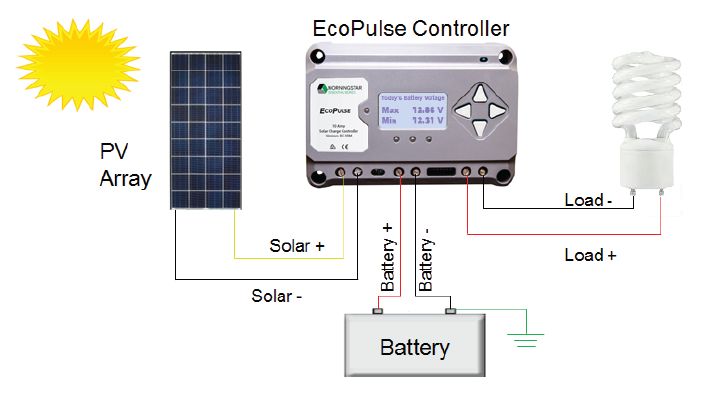

 <接続イメージ>
