 充放電コントローラー

コントローラー:PV-1212D1A・PV-1230D1A・PV-2412D1AB(未来舎製)

 コントローラー:未来舎PVシリーズは、低価格でありながら、小型LEDパネル表示器をもち、充電状況の表示(電圧・電流)、さらには、充電量(Ah:アンペア・アワー)の表示機能 を持ち、さらには、夜間照明タイマー付きの充放電コントローラーです。

 静かなソリッドステート構造で、充電を行います。太陽電池からバッテリーへの充電を制御するとともに、バッテリー低電圧による負荷の遮断と自動再接続を行います。
 日没を感知して、夜間照明用タイマーを作動させ、自動点灯・自動消灯が可能です。

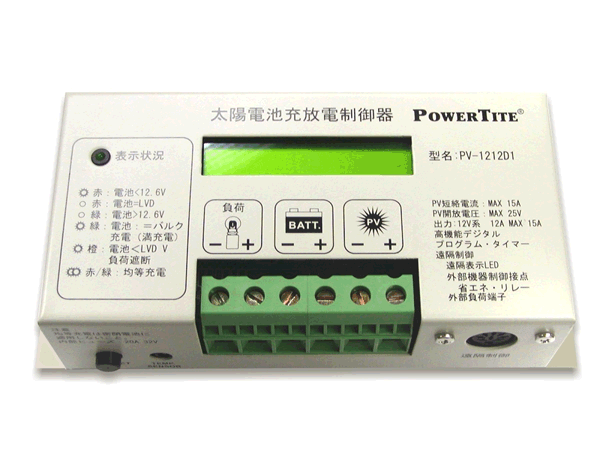

 PV-1212D1A・PV2412D1A同型


 PV-1230D1AB

【特徴】

  • LEDパネルにより、充電電圧・電流値を表示
  • 発電量(Ah)は、当日、前日、前々日まで表示
  • 密閉型、非密閉型のバッテリーに対応。バッテリーに応じた充電制御
  • 3色LED表示により、電池のの充電状態を把握可能
  • 完全なソリッドステート構造で充電中も音は静か
  • 夜間照明タイマー付き:10種類の点灯モードを選択可能

【技術仕様】

型 式

PV-1212D1A
PV-1230D1AB
PV-2412D1A

制御機能

充電・放電(同時稼働)

システム電圧

12V
12V
24V

最大開放電圧

30V
30V
60V

最小開放電圧

18V
18V
36V

太陽電池入力電流

12A まで
30A まで
12A まで

負荷電流

12A まで
30A まで
12A まで

充電電圧(可変)

 12〜16.5V(出荷時:14.4V-バルク)
 12〜16.5V(出荷時:14.4V-バルク)
 24〜33V

負荷遮断電圧(可変)

出荷時:11.5V
出荷時:11.5V
出荷時:23V

負荷再接続電圧(可変)

出荷時:12.5V
出荷時:12.5V
出荷時:25V

周囲温度範囲

-20℃〜+50℃
-20℃〜+50℃
-20℃〜+50℃

自己消費電流

13 mA
13 mA
13 mA

温度補正

-30mV/℃
-30mV/℃
-60mV/℃

夜間タイマー

日没後2〜10時間、夜明前、D/D(日没から日出まで)

寸法(mm)

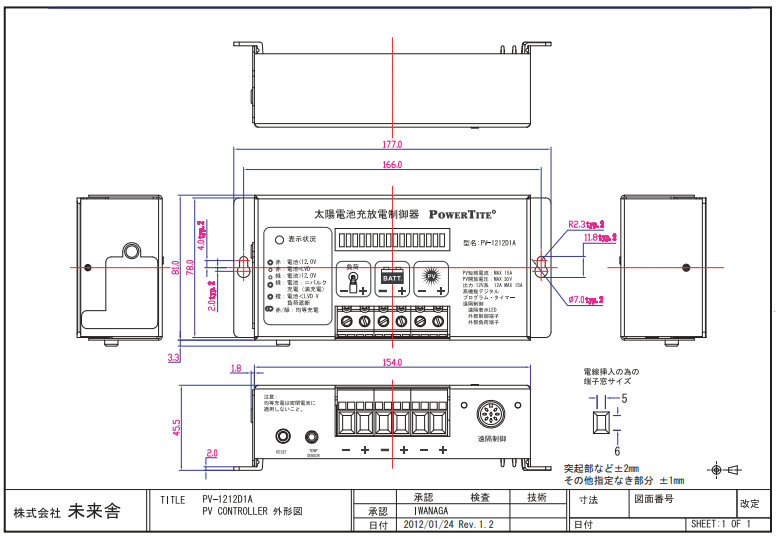

PV-1212 PV-2412 :150×85×45(サイズ図面

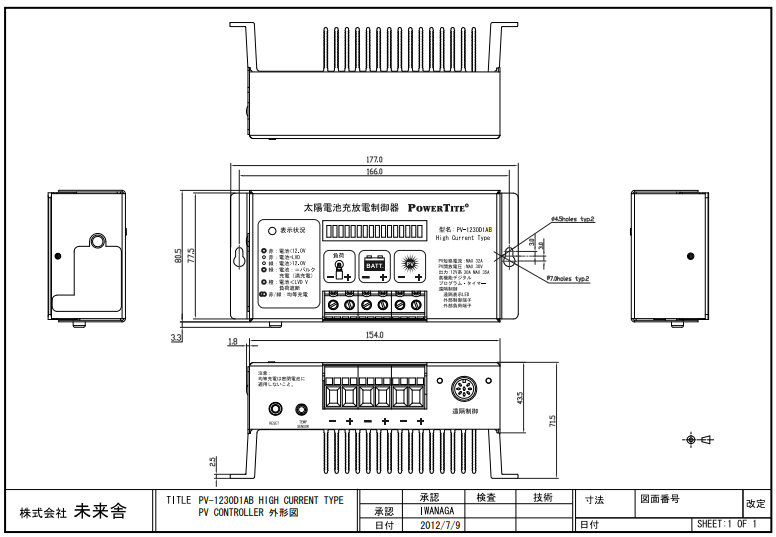

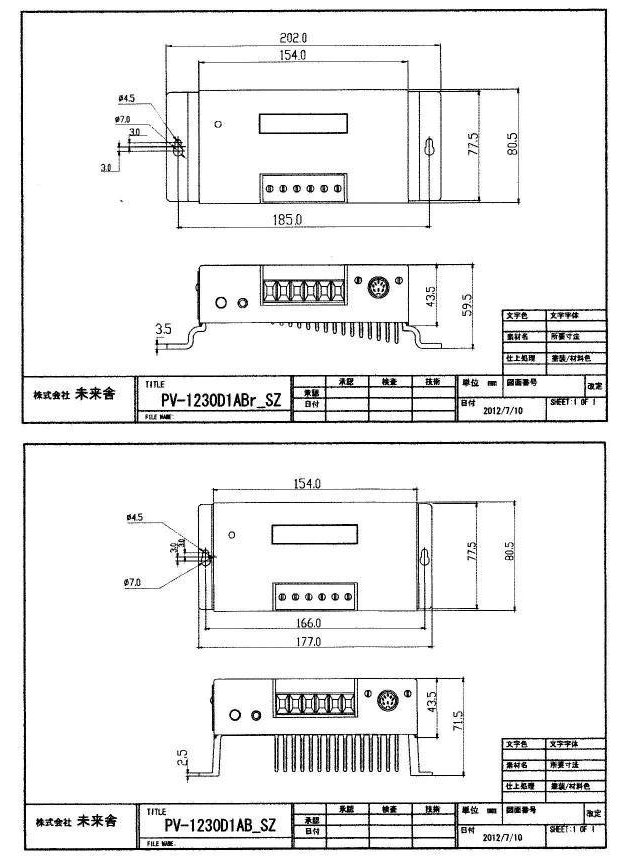

PV-1230D1ABr :202×80.5×59.5(サイズ図面

重量

470g

税抜・価格

11,800円
17,750円
17,750円

ご購入申込み

数量:

数量:

数量:


【LEDパネル】

【LED表示パネルの表示順序】

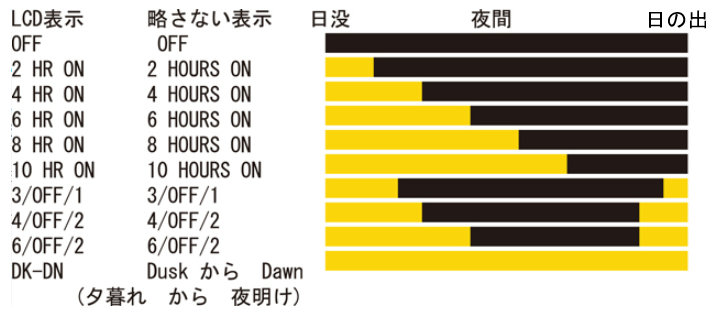

【夜間照明コントロール】

設定表示



ライト点灯時間

OFF



-

2

2 HOURS ON

日没後2時間

4

4 HOURS ON

日没後4時間

6

6 HOURS ON

日没後6時間

8

8 HOURS ON

日没後8時間

10

10 HOURS ON

日没後10時間

3/1

3/OFF/1

日没後3時間、日の出前1時間

4/2

4/OFF/2

日没後4時間、日の出前2時間

6/2

6/OFF/2

日没後6時間、日の出前2時間

D/D

DUSK-TO-DAWN

日没から日の出まで


■TEMP-100:温度検出センサー (オプション)

 コントローラー:PV-シリーズ用の温度検出センサーです。
このセンサーを使用することで、コントローラーは電池の温度変化に応じて充電電圧を調整し、効率の良い最適な充電状態を実現することが可能となります。

価格(税抜):2,720円  数量:
